科兴砂浆测强标定仪CQBD-1型

CQBD-1型砂浆测强标定仪用途和特点
由我公司研制生产的砂浆测强标定仪是配合砂浆片剪切仪使用的标定仪器。
该设备由智能数值显示器，高精度传感器及配套工装等部分组成。符合GB/T50315-2011《砌体工程现场检测技术标准》的要求。彩色触摸显示屏
检测过程自动存储
CQBD-1型砂浆测强标定仪主要技术参数
型号：CQBD-1
荷载范围：40-1500N
示值误差：±1%
作用点偏离下刀头中心点距离：±0.2mm
分辨率：0.001kN
电源：4.8V充电式锂电池
CQBD-1型砂浆测强标定仪工作原理
砂浆测强标定仪的工作原理是：当砂浆片剪切仪剪切砂浆时产生一个压力，通过高精度压力传感器将力转换为数字信号后由智能显示仪显示。以此来判定砂浆片剪切仪检测数值是否准确。
CQBD-1型砂浆测强标定仪检测准备
1．将测强仪及标定仪仪表充满电；
2．将两个仪表开机预热1分钟；
3．将标定仪工装与测强仪结合；
4．将两个仪表力值清零，分别转换到峰值状态；
5．旋转测强仪加力手柄加至一定压力后判定数值。
CQBD-1型砂浆测强标定仪智能数值显示器使用方法
1、智能数值显示器的工作原理
CQBD-1智能数值显示器主要有压力传感器和测量显示电路组成，一体式设计，压力传感器受力产生电压信号，通过24位AD转换成数字信号，经MCU处理后由液晶显示器显示压力值。
2、智能压力显示仪按键说明
智能压力显示仪面板如下图所示。 开关：开机/关机。
清零：峰值及实时力值、读秒清零，曲线清屏。开始自动存储数据。
注意：存储与清零有效操作，蜂鸣器会发出“滴”的响声。

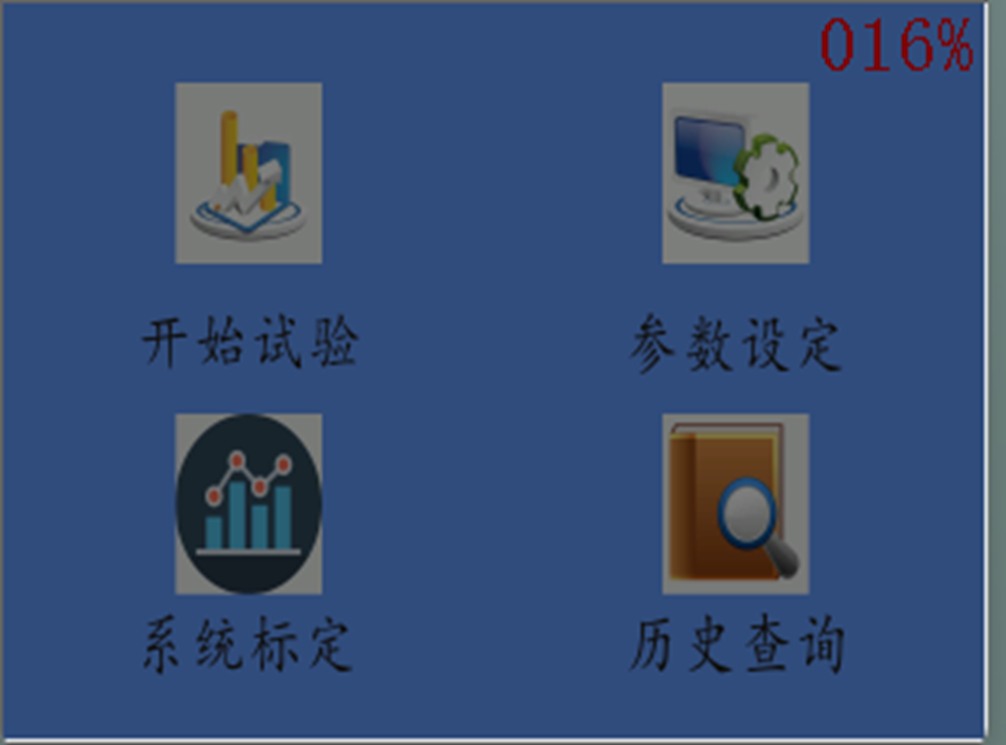

3、开机界面
按下面板开关键仪表显示开机画面后，按开始试验，进入试验界面。
按试验键自动记录峰值。
4、参数设置，按参数设置，进入参数设置界面，设置参数。
5、数据查询
按历史查寻，查看历史数据。
CQBD-1型砂浆测强标定仪仪器标定
为了保持检测仪的稳定性及检测精度，应定期对仪器进行校验。通过满度修正参数和折线修正参数可以进行调校，具体步骤如下：
调校前，保证电池电量充足，开机预热1分钟。加载测试力值记录偏差。计算修正系数，进入数据校准界面，修改校准系数即可。校准进入密码为：8888，修正时请读取标准传感器与仪表的峰值。
◆仪器校准请到具有计量检定资质的计量局等单位进行标定，用户请勿自行标定
CQBD-1型砂浆测强标定仪仪器标准配置：
1.智能数值显示器1个
2.压力传感器1个
3.对接工装（已安装在传感器上）1套
4.充电器1个
7.便携式仪器箱1个
8.使用说明书、保修卡、合格证各1份
本产品在规定使用条件下保修一年，终身维修。
